STEEL PM2采用钢水雾化成高纯净钢粉，再经过HIP(热等静压)成材，这对于传统M2模具钢使用性能来说是一次提升，降低断裂或崩刃风险。
0769-83137751
法国ERASTEEL：暂无
瑞典一胜百ASSAB：暂无
奥地利百禄BOHLER：暂无
日本日立HITACHI：暂无
圆棒：Φ16mm-220mm；
板料：厚度6mm--200mm；
预硬精：厚度6mm--70mm；

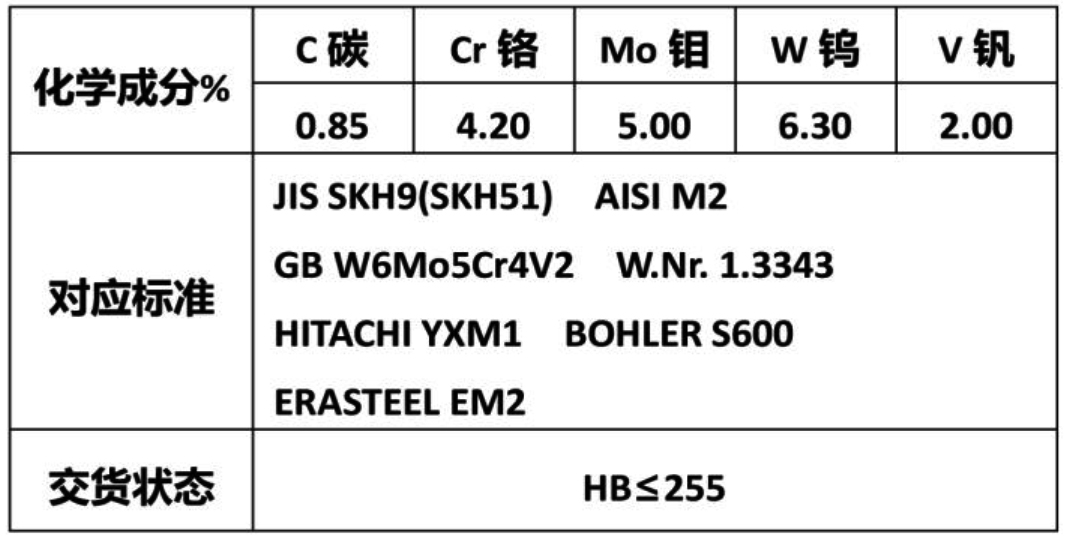

STEEL PM2是一种含有钨、钼、铬、钒等碳化物形成元素合金钢，具有良好的以下特性：
适合于制造各种形状繁杂切削工具，例如刮刀、滚齿刀洗刀、钻头、丝锥；
用于制造强力切割用于耐磨、耐冲击各种工具；
粉末冶金、锻造模具、六角等打头成型模、冲棒等；
中压模具：冲头、刀口、冲子料。模具配件等高性能模具；

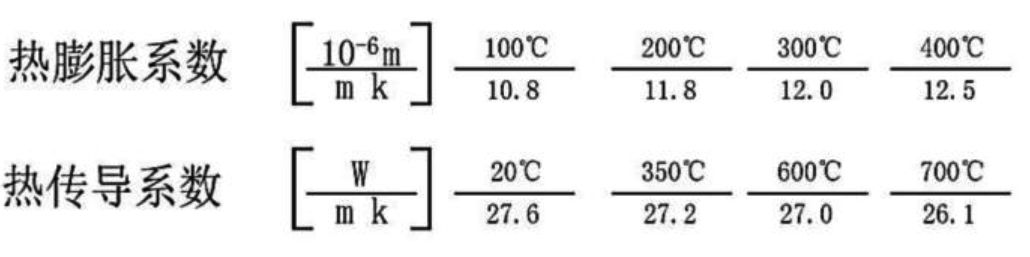

退火：在保护气体内软退火，于850-900°C的温度下软退火3小时，然后10°C~ 20°C/h缓冷到700°C ，随后空冷。
去应力：在600°C~ 700°C之间去应力约2小时，随后缓冷至500°C 。

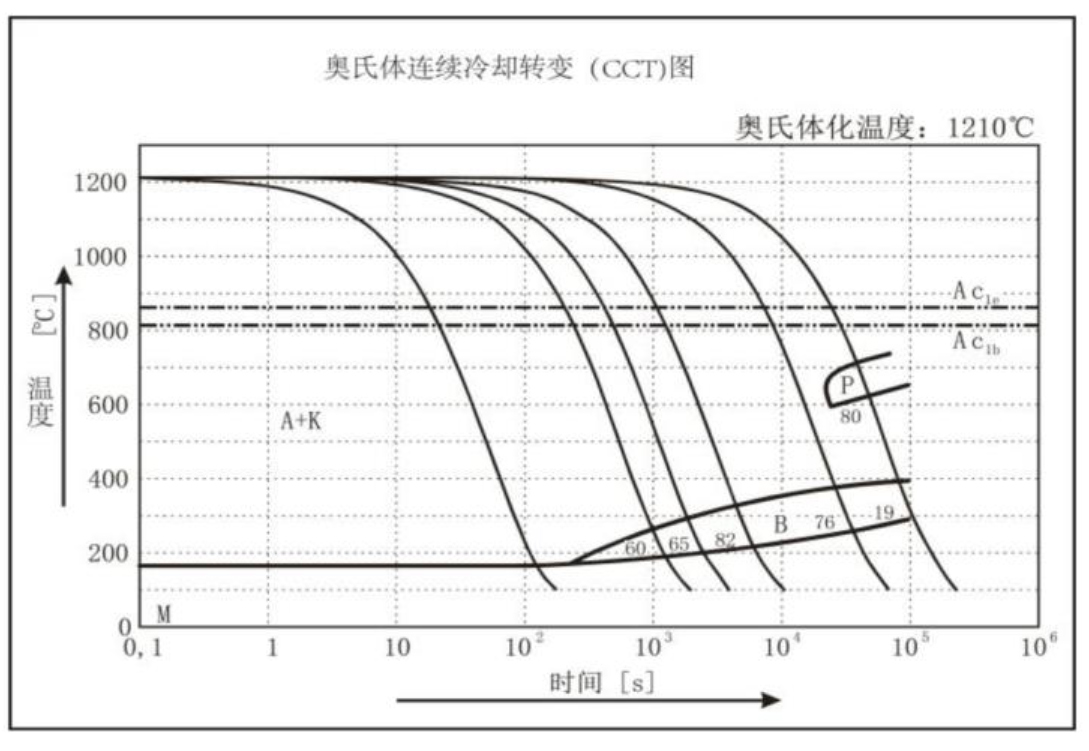

淬火：在保护气体内淬火，于450~-500°C与850~900°C下分2步预热在所需硬度适宜的温度下奥氏体化。淬火冷却介质(油/惰性气体)冷却至1100°C到800°C ，必须大于7°C/S冷却速度。

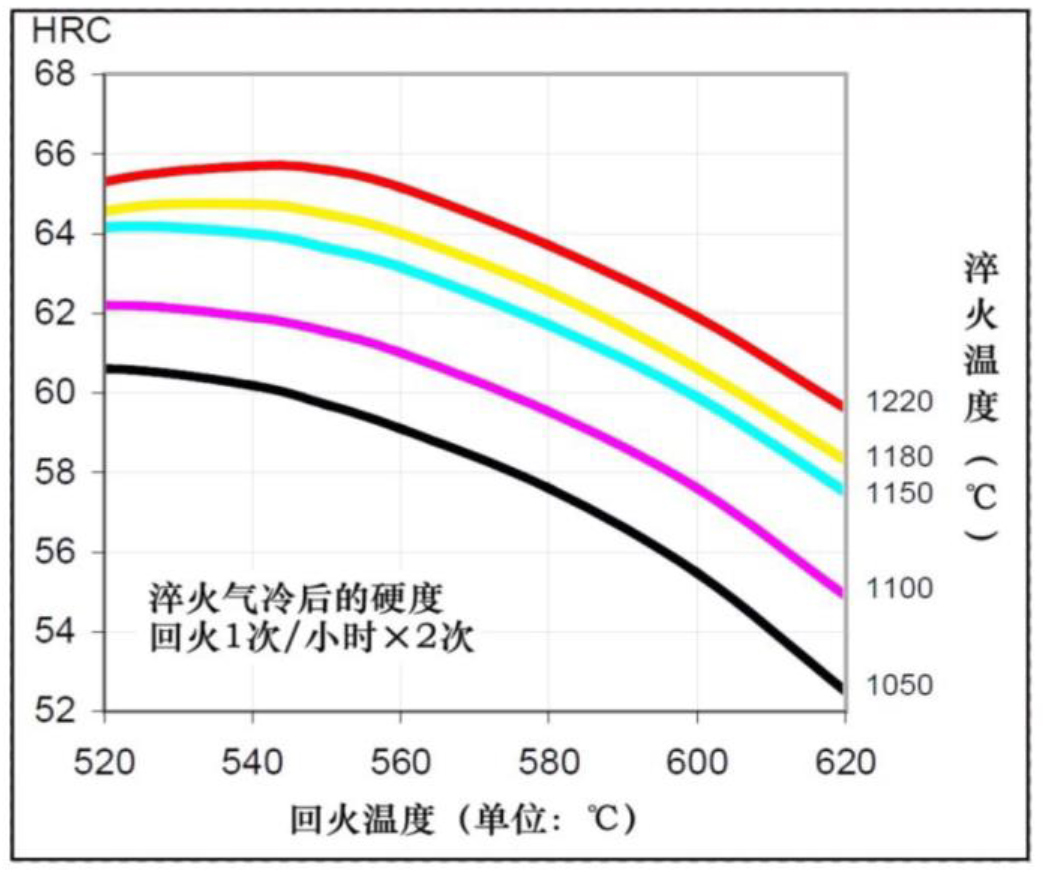

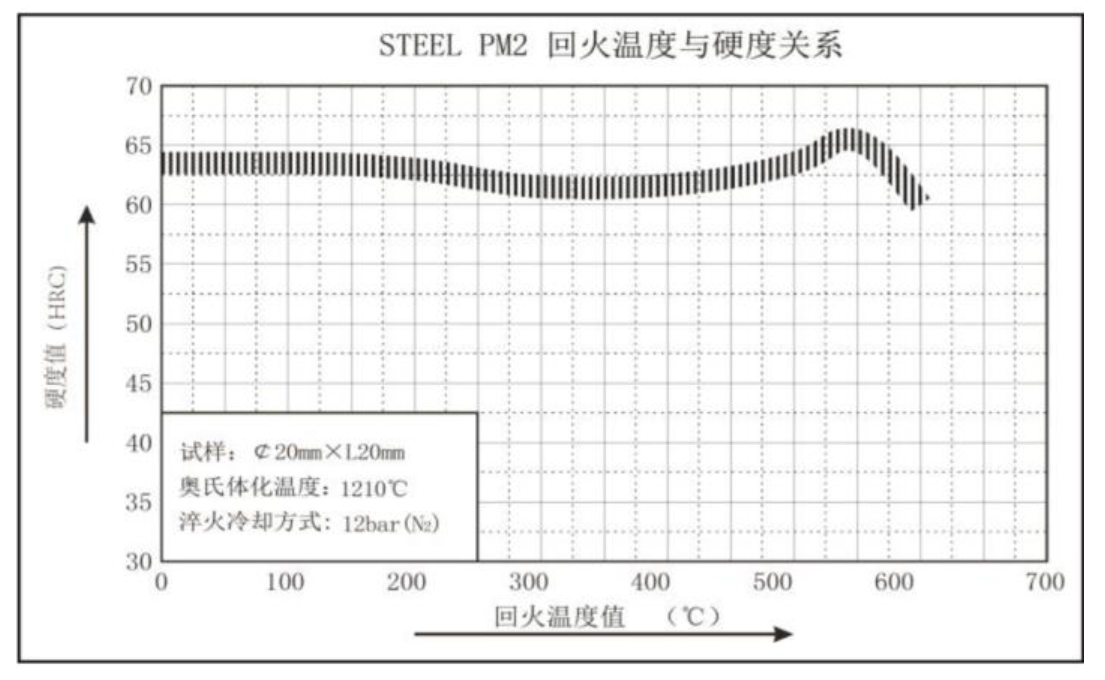

回火：建议在560°C温度下回火3次，每次至少要保温1小时以上，冷却至室温( 25°C)。

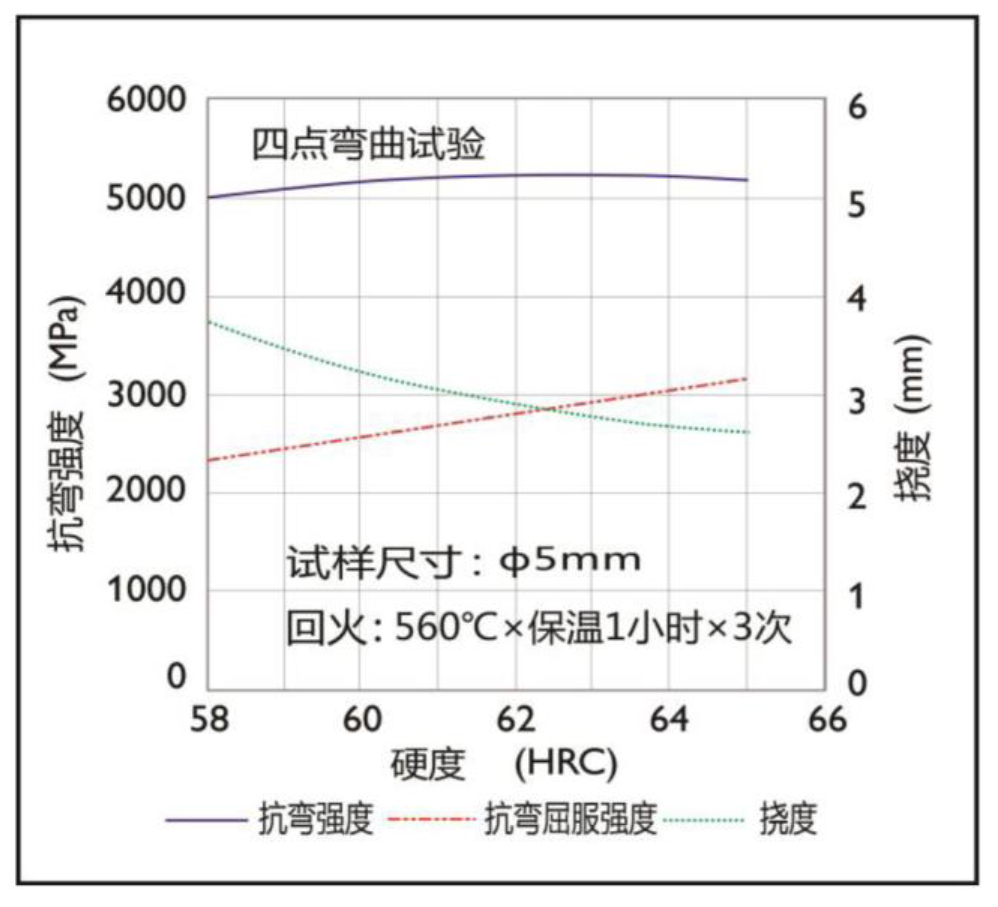

加工
适用于以下加工方式：机加工(磨光、车削、铣削)；抛光；塑性成型， 电火花加工。
表面处理
此钢号是PVD (物理涂层)和CVD (化学涂层)的良好基底材料。如果需要氮化，建议采用2-15 um的渗层厚度，此外如果需要，此钢号也可以蒸汽氧化处理。
磨削
磨削的过程中，局部表面加热会导致退火、降低硬度、烧伤,必须避免。选择合理的加工制程与砂轮。
全国服务热线
咨询电话
固话0769-83137751
邮箱dgzrjs@163.com
手机13925702449
地址：东莞市大朗镇黄草朗第二工业区东胜路55号
技术支持：
备案号：
粤公网安备 44190002005368号
浏览手机版
扫一扫
